Unitat d'alta tensió

Atesa les necessitats de modernització alhora que redueix la despesa de capital i els terminis dels projectes per a les noves instal·lacions, el sistema inclou una arquitectura unificada que incorpora transformadors, conversió d'energia, control i armaris de commutació d'alta tensió (amb bypass opcional)-tots inclosos el cablejat i els components interns.
La instal·lació només requereix la connexió de cables d'entrada/sortida d'alta tensió, potència de control de BT i línies de senyal.

El variador d'alta tensió de la sèrie RNHV permet un transport consolidat i un servei d'accés frontal-, racionalitzant la configuració de camp, el manteniment i la posada en marxa. El seu bus de corrent continu utilitza condensadors de pel·lícula metal·litzada amb mòduls de bypass mecànic integrats, que ofereixen una fiabilitat millorada, un manteniment zero i una vida útil més llarga en comparació amb les alternatives electrolítiques. Les capacitats avançades de protecció i control garanteixen un rendiment adaptable en diversos entorns operatius, complint els requisits de regulació de velocitat precisos per als processos industrials.

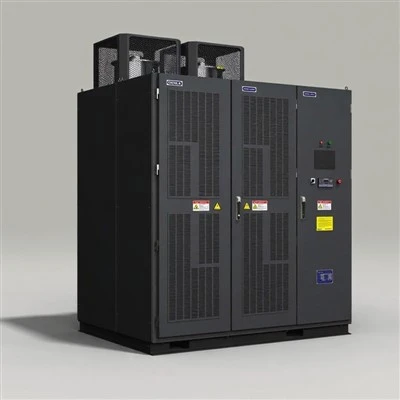

Unitat d'alta tensió sèrie RNHV2000



• Potència de sortida: potència màxima de 10kV/14.000kW i 6kV/8.000kW.
• Disseny industrial estàndard: admet diversos nivells de tensió que van des de 3 kV fins a 13,8 kV, adequats per a aplicacions d'alt-altitud, baixa-temperatura i alta-humitat.
• Personalització per als clients: ofereix funcionalitats i aparença personalitzables per satisfer els diferents requisits dels clients.
• Tipus d'inversor: tecnologia multinivell en cascada de font de tensió-sense requisits especials per a motors o cables, aconseguint un funcionament lliure d'harmònics-sense necessitat de filtres. La distància d'alimentació directa pot arribar fins a 1000 m.
• PLC Siemens: proporciona un control lògic precís segur i fiable amb interfícies industrials estàndard.



Forma d'ona{0}}d'entrada d'alta qualitat	Forma d'ona de sortida perfecta
La rectificació de polsos múltiples-elimina la necessitat de dispositius addicionals de correcció del factor de potència i de supressió d'harmònics. La potència de pre{0}}càrrega automàtica limita l'impacte de sobretensió del transformador. La distorsió harmònica total (THD) del corrent d'entrada està molt per sota del requisit estàndard nacional del 5%, tot i que es manté el factor de potència d'entrada de l'inversor proper a 1, millorant considerablement la qualitat de la font d'alimentació lateral de la xarxa-.	Superposició multi-nivell per a la sortida de forma d'ona de tensió sinusoïdal. Produeix una-forma d'ona sinusoïdal d'alta qualitat sense pulsacions de parell causades per components harmònics dels convertidors de freqüència, fins i tot a velocitats baixes. Valor dv/dt baix, sense requisits especials d'aïllament per a motors i cables, i sense necessitat de substituir el motor.

Estalvi{0}}energètic i reducció del consum

 Segons la corba característica de càrrega, el consum d'energia dels ventiladors, bombes i compressors és directament proporcional al cub de la velocitat del motor. Per a aquest tipus de càrregues, controlar la velocitat del motor és la forma més eficaç d'aconseguir un estalvi energètic.

 Segons la corba característica de càrrega, el consum d'energia dels ventiladors, bombes i compressors és directament proporcional al cub de la velocitat del motor. Per a aquest tipus de càrregues, controlar la velocitat del motor és la forma més eficaç d'aconseguir un estalvi energètic.

 Accionament d'alta tensió: utilitzant mètodes de control de velocitat del motor més precisos, ràpids i flexibles, es pot millorar significativament el nivell general de control del procés.

 Els variadors de freqüència (VFD) tenen les característiques dels arrencadors suaus, que redueixen l'impacte dels corrents elevats durant l'arrencada del motor a la xarxa elèctrica (caiguda de tensió). A més, en comparació amb els arrencadors suaus, els VFD poden proporcionar un parell d'arrencada més gran i un corrent d'arrencada més baix, donant lloc a una reducció més significativa de l'estrès del bobinatge del motor i del consum d'energia.

 Els processos d'arrencada i acceleració del motor es poden controlar eficaçment, reduint l'estrès mecànic sobre la càrrega de l'usuari.

En comparació amb el funcionament a la freqüència nominal del motor, l'ús de VFD dóna com a resultat un factor de potència d'entrada més elevat.

 Les pèrdues d'energia VFD poden ser tan baixes com l'1,5% (excloent els transformadors)

Alta fiabilitat

 Quan seleccionem condensadors de corrent continu unitari, triem condensadors de pel·lícula electrolítica metal·litzada de tipus sec-, mentre que els inversors tradicionals solen utilitzar condensadors electrolítics d'alumini.

Els condensadors de CC serveixen per aïllar completament la xarxa de la càrrega a través de l'inversor, eliminant la ondulació de tensió, estabilitzant la tensió CC i suprimint eficaçment les pertorbacions causades pels harmònics laterals de la càrrega i de la xarxa-, així com els transitoris del commutador. Això es tradueix en un temps mitjà més llarg entre fallades (MTBF) i una fiabilitat millorada.

Els avantatges d'utilitzar condensadors de pel·lícula fina metal·litzats són els següents:

• Alta capacitat de maneig del corrent ondulat.
• Amb les seves capacitats de -reparació automàtica, ofereixen una vida útil més llarga.
• Excel·lent rendiment a baixes temperatures.
• Funciona a alta tensió sense necessitat de connexions en sèrie o polaritat, simplificant el disseny del sistema, reduint l'impacte dels paràmetres perduts i millorant l'estabilitat del sistema.

Connecteu la taula

Les especificacions del sistema es mostren a la taula anterior. Tingueu en compte que les dimensions poden variar lleugerament de la mida real i només es proporcionen com a referència de selecció d'equips. Per a les dimensions exactes, consulteu el nostre personal comercial.

	Central elèctrica   Aerogenerador / Compressor / Central hidràulica d'emmagatzematge per bomba / Esborrany ventilador / Bomba de condensats / Bomba d'aigua de circulació / Aigua d'alimentació de la caldera bomba, etc.
	Petroli, petroquímica, gas natural   Bomba de transferència de canonades / Bomba d'injecció / Bomba d'aigua d'alimentació / Submergidors- Bomba d'oli flexible / Bomba d'aigua de circulació / Bomba de salmorra / Compressor / Ventilador de reforç / bomba de transferència d'oli / bomba submergible elèctrica, etc.
	Carbó, Mineria   Bomba d'eliminació d'escales / Bomba de purins / Bomba de purins d'escòries / Aigua clara bomba / Bomba d'alimentació / Ventilador de flux axial / Bomba d'agitació / Forn / Transmissió- sió / Ventilador d'eliminació de pols / Bomba de drenatge / Bomba de mitjans / Comptador-ro- ventilador, etc.
	Materials de construcció de ciment   Ventilador de tir induït al forn / Ventilador de tir forçat del forn / Ventilador de cua del forn / Cap del forn ventilador / Ventilador-alta temperatura / Ventilador molí de carbó / Ventilador d'eliminació de pols / Circ Ventilador de mòlta / Ventilador de mòlta de matèries primeres / Ventilador de mòlta de ciment / Separa- ventilador tor / ventilador de transport de pressió, etc.
	Acer i metal·lúrgia   Ventilador d'alt forn / ventilador de tir induït / ventilador de compressió / aire ventilador de subministrament / bomba d'aigua d'alimentació / bomba de subministrament d'aigua / bomba de descalcificació / ventilador d'eliminació de pols / convertidor / alt forn / etc.
	Subministrament municipal d'aigua   Ventilador d'aireació (per a calefacció, subministrament d'aigua, clavegueram, etc.) / induït ventilador d'aire / ventilador de subministrament d'aire / bomba de reforç / bomba de circulació d'aigua calenta / bomba d'aigües residuals / bomba d'aigua neta / bomba d'elevació / bomba de subministrament d'aigua / bomba d'aigua recuperada, etc.
	Indústria lleugera, indústria química   Ventilador de gas de carbó / bomba de reforç / compressor / bomba de flux axial / suau bomba d'aigua / bomba de subministrament d'aigua, etc.
